Verschalung / Anschüttung / Verstärkung von Wänden gegen Stein- und Blockschlag

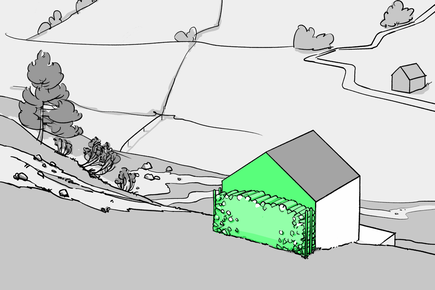

Die Verschalung/Abdeckung von Wänden mit stossdämpfenden Materialien ist eine sehr effiziente Massnahme, um die Einwirkung anprallender Steine auf das Tragwerk zu reduzieren. Die dämpfende Schicht verringert die Stosskraft des Steins. Dies geschieht durch eine Kraftaufnahme über einen möglichst langen Deformationsweg. Als Dämpfungsmaterialien kommen Holz oder künstlich hergestellte Produkte in Frage. Architektonisch gut integrierte Lösungen erzielen Sie mit vorgesetzten Rundholzkonstruktionen. Bei geringen Sturzenergien kann auch eine Stückholzbeige als stossdämpfende Schutzmassnahme ausreichen.

Erdmaterial hat eine hervorragende Dämpfungswirkung. Deshalb ist auch die Anschüttung stossempfindlicher Aussenwände mit Erdmaterial eine elegante Lösung, mit der auch sehr hohe Sturzenergien bewältigt werden können. Ein Nachteil der Anschüttung ist ihr vergleichsweise hoher Raumbedarf. Dieser lässt sich mit übersteil armierten Boden-Geotextil-Konstruktionen minimieren.

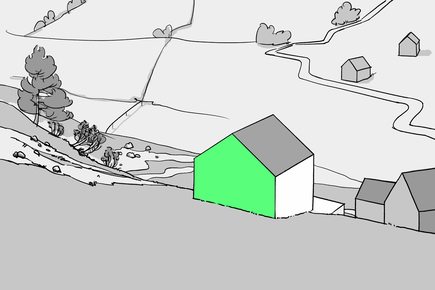

Eine Verstärkung von Stahlbetonwänden in Neubauten erreichen Sie mit einem erhöhten Bewehrungsgehalt. Eine Erhöhung der Wandstärken ist zwar möglich, jedoch selten wirtschaftlich. Das Energieaufnahmevermögen steigt nur beschränkt im Vergleich zu den Materialkosten. Bei bestehenden Gebäuden können Sie Wände mittels Klebebewehrung durch Stahllamellen oder zusätzlicher Wandbewehrung in Gunitschicht oder Vorsatzbeton verstärken. Stahllamellen weisen einen grossen Fliessbereich und dementsprechend ein grosses plastisches Energieaufnahmevermögen auf. Um eine kleine Spannweite einzuhalten, werden die Lamellen vertikal angeordnet (von Boden bis Decke). In der Regel sind mechanische Endverankerungen (Schubanker, Zuganker) auf volle Lamellen-Zugkraft erforderlich. Die minimale Haftzugfestigkeit in Beton beträgt 2.0 N/mm2. Bei Stein- und Blockschlageinwirkung sind zur Verhinderung des Durchstanzens entsprechend kleine Lamellenabstände erforderlich. Ein gutes Aufrauen der Betonoberfläche ist für die Wirksamkeit dieser Verstärkungsmassnahmen von hoher Bedeutung.

Dämpfungsvermögen verschiedener Rundhölzer
Gilt für folgende Naturgefahren:
