Positionierung und Ausgestaltung von Öffnungen

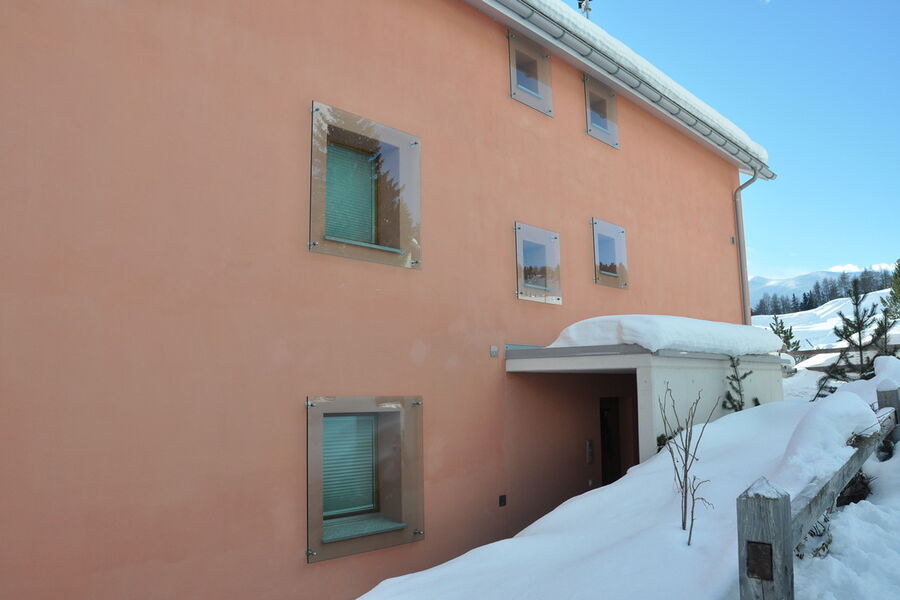

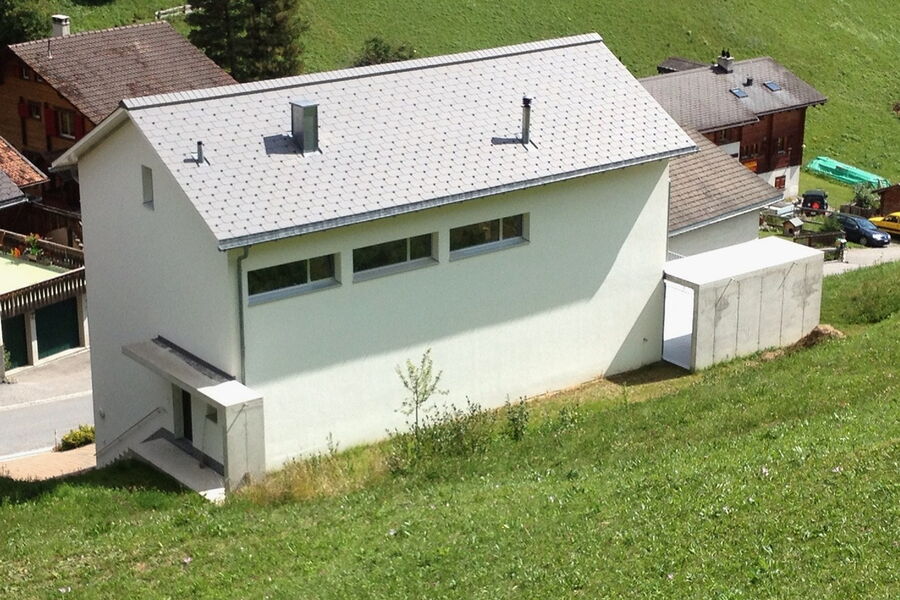

Öffnungen wie Fenster und Türen sind die grössten Schwachstellen bei Gefahr durch Steinschlag, Lawinen oder Murgang. Vermeiden Sie Fenster in der gefährdeten Aussenwand oder halten Sie diese klein. Verstärken oder verschalen Sie solche Öffnungen immer. Vermeiden Sie Eingänge auf der gefährdeten Aussenwand oder schützen Sie diese, z.B. mit Mauern oder Dämmen bei gefährdeten Türen. Manuell zu bedienende Schutzmassnahmen eignen sich aufgrund der üblicherweise fehlenden Vorwarnzeit nicht.
Einfachglas |
Druck qf des Murganges |
Druck qf des Murganges |
Druck qf des Murganges |
---|---|---|---|
60 × 60 cm |
VSG aus 2 × 5 mm Float |
VSG aus 2 × 8 mm Float |
VSG aus 2 × 12 mm Float |
100 × 100 cm |
VSG aus 2 × 8 mm Float |
VSG aus 2 × 12 mm Float |
|
100 × 200 cm |
VSG aus 2 × 12 mm Float |
VSG aus 2 × 19 mm Float |
|
VSG: Verbundsicherheitsglas nach EN 12543 Teil 2 Float: Spiegelglas nach EN 572-Teil 2 |
Bei der Verwendung von Isolierglas sollte die äussere Scheibe entsprechend dem Einfachglas nach obiger Tabelle gewählt werden mit einer Gegenscheibe von mindestens 8 mm Dicke (Quelle: Schweiz. Institut für Glas am Bau, Zürich).
Einfachglas |
Druck qs der Staublawine |
Druck qs der Staublawine |
Druck qf der Fliesslawine |
Druck qf der Fliesslawine |
---|---|---|---|---|
100 × 100 cm |
VSG aus 2 × 5 mm TVG |
VSG aus 2 × 5 mm TVG |
||
120 × 100 cm |
VSG aus 2 × 5 mm TVG |
VSG aus 2 × 6 mm TVG |
||
150 × 100 cm |
VSG aus 2 × 6 mm TVG |
VSG aus 2 × 8 mm TVG |
||
150 × 60 cm |
VSG aus 2 × 4 mm TVG |
VSG aus 2 × 5 mm TVG |
||
30 × 30 cm |
VSG aus 2 × 4 mm Float VSG aus 2 × 4 mm TVG |
VSG aus 2 × 6 mm Float VSG aus 2 × 5 mm TVG |
||
30 × 60 cm |
VSG aus 2 × 6 mm Float VSG aus 2 × 5 mm TVG |
VSG aus 2 × 12 mm Float VSG aus 2 × 8 mm TVG |
||
VSG: Verbundsicherheitsglas nach EN 12543 Teil 2 Float: Spiegelglas nach EN 572-Teil2 TVG: Teilvorgespanntes Glas nach EN 1863 |
Wählen Sie bei Isolierglas die äussere Scheibe entsprechend dem Einfachglas nach obiger Tabelle mit einer Gegenscheibe von mindestens 8 mm Dicke. Siehe auch: ÖNORM B 5301 und B 5302 (Lawinenschutzfenster und -türen). Genügen derart verstärkte Gläser nicht, können Sie den Fenstern Sprossen in genügend geringem Abstand vorsetzen.
